在常規遮擋物情況下,可以實現非視距無線組網,VHF/UHF頻段,900MHz或頻率定制,具有良好的繞射、反射傳輸性能。適合于應急通訊臨時架設和部署,用來進行高帶寬實時組網,可傳輸臨時布控高清網絡攝像頭視頻、電腦聯網等數據傳輸。可一對一或一對多組網。發射功率根據需要定內置(10~100公里)
產品概述
LS-9080車載/船載以太網數據傳輸系統,采用數字化先進的COFDM調制技術、TDMA等傳輸技術,通過多載波頻正交頻分復用技術,提供標準RJ45以太網數據傳輸,實現標準TCP/IP,UDP等網絡數據包的透明傳輸。發射機發射功率和頻率都可以根據需要定制,普通車輛船只都可安裝,適用于專業通訊指揮車、機動巡邏船只等復雜場合的實時網絡傳輸,而且在運動中以及有部分障礙情況下也可以高速實時傳輸,完全不需要借助3G、4G、5G、WIFI等第三方傳輸通道,相比傳統WIFI、4G、5G等傳輸系統或普通數字?jǐn)U頻系統具有更優良的傳輸效果,發射接收都采用全向或全向天線,超遠距離傳輸也無需對天線角度方向,具有自主、可控、保密、安全,適合城區、海上、山地等多種復雜環境中的時移動傳輸。傳輸距離達10~100公里定制(實際傳輸距離視環境而定,其中一方天線建議盡量架設在高樓樓頂或基站制高點)。
系統特性
頻段900MHz或定制
非視距傳輸性能,在常規遮擋物場合也能正常工作
根據不同調制方式、保護間隔與糾錯模式情況下,5~20 Mbps左右有效帶寬
設備可根據現場實際情況,配置不同規格和參數的天線,如配置定向或全向天線,適合于各種不同環境與場合
移動及多徑干擾下的穩定傳輸
普通車輛船只都可安裝,即裝即用
可以一對一或一對多應用,或根據需要配置動態中繼
主要適用范圍
1、 一對一或一對多車載、船載實時機動電腦聯網;
2、 應急監控布控非視距組網;
3、 戶外電力、勘探、環保等實時監控監測臨時組網;
4、 大型活動等現場實況轉播聯網;
5、 應急通信指揮車;
6、 軍隊、消防、武警、公安演練實時網絡傳輸;
7、 公共安全、交通突發事件現場視頻傳輸應急部署;
8、 海防、海事、水利、人防搜救、應急搶險指揮;
9、 機載航拍傳輸?shù)龋?/div>
在常規遮擋物情況下,可以實現非視距無線組網,VHF/UHF特高頻頻段,900MHz或頻率定制,具有良好的繞射、反射傳輸性能。適合于應急通訊臨時架設和部署,用來進行高帶寬實時組網,可傳輸臨時布控高清網絡攝像頭視頻、電腦聯網等數據傳輸??梢粚?duì)一或一對多組網。適用于應急布控演練,應急實時組網,高清網絡攝像頭傳輸,機動無線組網,港口碼頭,應急通訊車實時傳輸?shù)葓?chǎng)合。
技術參數
發射機和接收一體機 |
工作頻率 |
900MHz或定制 |
發射功率 |
30dBm(典型值) |
輸出阻抗 |
雙天線50Ω |
信道帶寬 |
5~20MHz |
有效帶寬 |
典型值8Mbps,5Mbps~20Mbps自動,(不同環境下帶寬不同) |
靈 敏 度 |
-98dBm |
糾錯編碼 |
1/2; 2/3; 3/4; 5/6 |
保護間隔 |
1/4; 1/8; 1/16 |
調制方式 |
COFDM、TDMA |
調制類型 |
QPSK、16-QAM或64-QAM |
誤 碼 率 |
≤10-8 |
加密位數 |
128位數字加密 |
網絡接口 |
1路標準100M RJ45以太網接口 |
組網模式 |
一對一或一對多,選配動態自組網中繼 |
網絡數據 |
TCP/IP UDP |
發射范圍 |
全向360°或定向 (根據所配天線不同) |
工作電壓 |
DC12V (直流10V-18V) |
外形尺寸 |
320×200×100mm(集成平板天線),272×176×120mm(不含外接天線) |
存儲溫度 |
-45~+75度 |
工作溫度 |
-25~+50度 |
|
|
天線 |
|
天線增益 |
5.5dBi(@900MHz鞭狀天線),8.5dBi(@900MHz玻璃鋼天線1.8米),13dBi(@900MHz玻璃鋼天線4.0米),14dBi (@900MHz八木天線) |
天線長度 |
1米(@900MHz鞭狀天線),1.8米(@900MHz玻璃鋼天線),4.0米(@900MHz玻璃鋼天線) |
覆蓋范圍 |
全向360°或定向 |
|
|
設備安裝 |
|
發射接收 |
安裝在車身或船只內部 |
天 線 |
吸盤天線吸附在車頂或安裝在船只制高點,將天線磁鐵底座直接吸在車頂,將饋線連接到車內 ;將天線通過U形夾碼抱桿固定在樓頂,通過饋線線纜連接到室內 |
網絡電纜 |
需要根據需要自備 |
|
|
保修 |
1年免費,詳情參照保修條例 |
產品應用案例:核電站檢修通訊車輛實時通訊組網系統
應用于江蘇連云港田灣核電建設基地,車載終端和監控中心,直接組網,不依賴于第三方運營商信道,直接進行車載現場數據的實時通訊和傳輸。

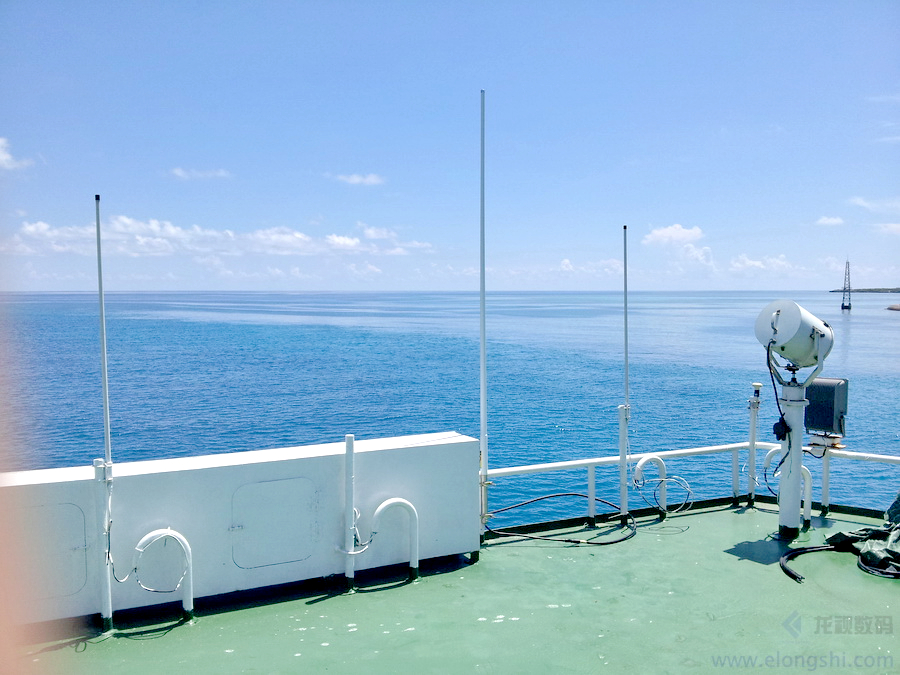

船載通信組網與傳輸
